Termogeneratore di fiamma
Il termogeneratore trasforma combustibili solidi di scarto in energia termica attraverso il processo di gasificazione, che converte il materiale in un gas ricco di carbonio. Questo gas, miscelato con aria comburente, genera una fiamma ad alta efficienza energetica, adatta a numerose applicazioni.
Il sistema è altamente versatile e può utilizzare diversi tipi di combustibili, come segatura, trucioli di legno, sansa di oliva, scarti agricoli e tessili, fino a materiali più complessi come CDR o gomma da pneumatico.
È dotato di un sistema di alimentazione automatica con minisilo, collegabile a silos più grandi o macinatori, e di un controllo elettronico avanzato che garantisce sicurezza, continuità di funzionamento e facilità di gestione.
Grazie alla sua flessibilità, il termogeneratore può essere installato su caldaie, forni ed essiccatoi, rappresentando una soluzione efficiente sia per la produzione di energia termica sia per lo smaltimento sostenibile dei rifiuti, nel rispetto delle normative ambientali.
Potenzialità:
La versione a griglia fissa viene prodotta a partire dalle 100.000 Kcal/h fino ai 2.500.000 Kcal/h. Per quanto riguarda la versione a griglia mobile la produzione si attesta tra le 300.000 Kcal/h ed i 5.000.000 di Kcal/h. Siamo in grado di fornire anche taglie maggiori ma in quel caso è richiesta la realizzazione direttamente in loco e quindi anche la progettazione verrà avviata per ogni singolo impianto.
CARATTERISTICHE TECNICHE
- Camera di gasificazione (gasogeno) ed ossidazione primaria.
- Struttura portante.
- Refrattario primario speciale.
- Refrattario secondario ed isolante.
- Carburatore a regolazione automatica con programmazione elettronica tramite PLC.
- Quadro elettrico di comando dotato di PLC.
- Analizzatore di continuo dell'O2.*
- Termocoppia al platino radio con schermatura.
- Piano di gasificazione ad ugelli calibrati conificati antiotturanti atti alla produzione calibrata e pilotata del CO.
- Portelli d'accesso per manutenzioni ordinarie.
- Cielo mobile ad apertura oleodinamica.
- Bruciatore pilota.*
- Caricatore automatico del TGF.
Versioni
Il termogeneratore di Fiamma ad effetto gasogeno viene progettato su misura per ogni specifica esigenza, ciò nonostante viene prodotto in 2 varianti principali:

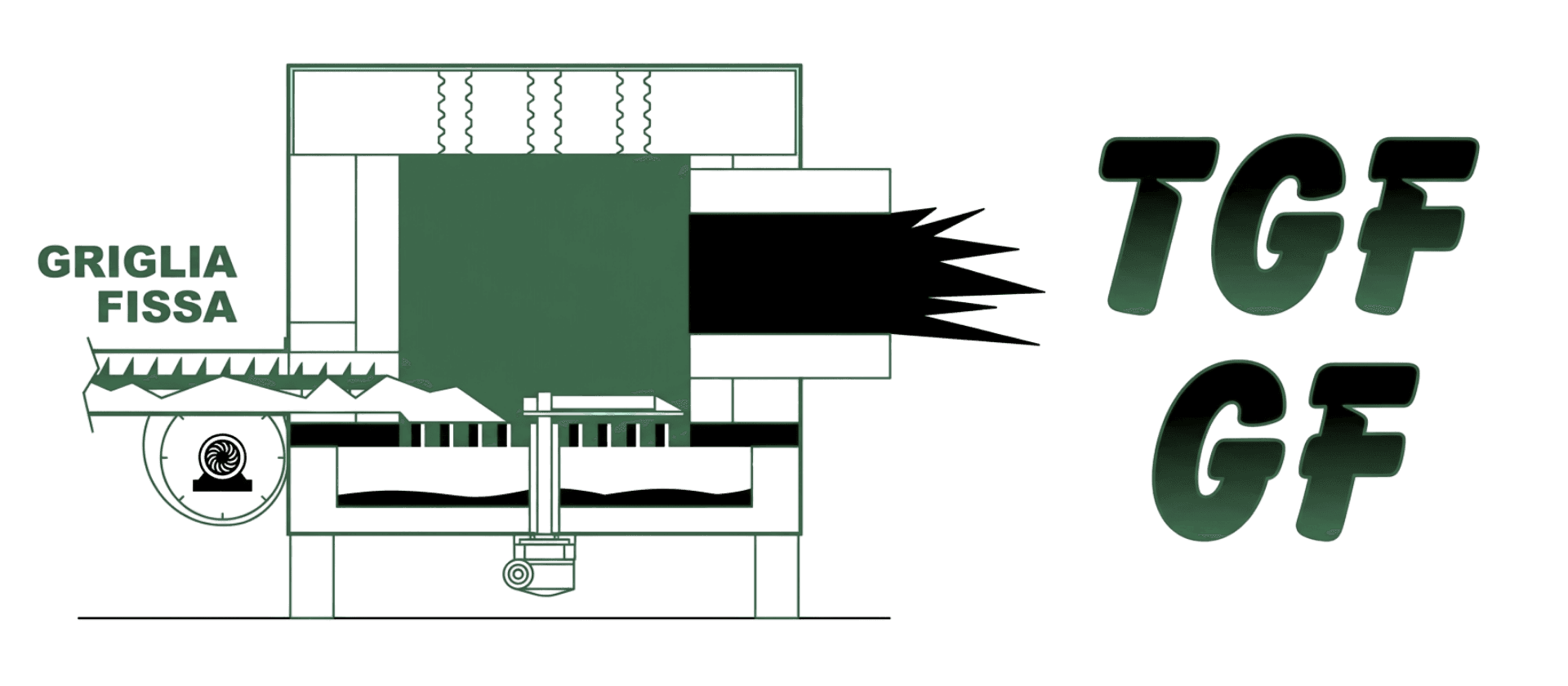

TGF-GF (Griglia fissa ed estrazione manuale delle ceneri)
In questa versione il materiale viene disteso sopra un piano di gasificazione, dotato di fori tronco conici (ugelli) di dimensioni proporzionate alla potenzialità in oggetto. Il materiale verrà tenuto mosso da una lama in acciaio refrattario resistente ad altissime temperature la quale permetterà una più omogenea distribuzione dello stesso sulla griglia che a sua volta farà sì che la gasificazione possa avere uno sviluppo regolare. Questa lama inoltre, unitamente alla forma costruttiva dei fori, eviterà l'intasamento degli stessi.
TGF-GM (Griglia mobile ed estrazione automatica delle ceneri)
In questa versione il materiale viene disteso sopra una griglia forata formata da barrotti di ghisa idonea al raggiungimento di alte temperature, i quali per la loro conformazione e disposizione formano un piano di gasificazione ottimale. Essendo disposti a gradini e muovendosi l'uno sull'altro attraverso un movimento controllato e regolabile permettono una perfetta distribuzione del materiale sulla griglia nonchè la possibilità di evacuare i residui in modo automatico. A seconda delle versioni l'evacuazione dello stesso potrà avvenire attraverso delle coclee, attraverso un nastro sommerso nella acqua oppure con estrattore oleodinamico. Le diverse versioni e potenzialità inoltre prevedono la movimentazione della griglia in due diverse versioni: meccanica od oleodinamica.
Il termogeneratore ha la possibilità d'essere applicato su diversi sistemi produttivi.
Di seguito ne elenchiamo alcuni:
- Applicazione su caldaie per la produzione di ACQUA CALDA;
- Applicazione su caldaie per la produzione di ACQUA SURRISCALDATA;
- Applicazione su caldaie per la produzione di VAPORE;
- Applicazione su caldaie per la produzione di OLIO DIATERMICO;
- Applicazione su FORNACI;
- Applicazione su IMPIANTI DI ESSICCAZIONE (dotati di un adeguato miscelatore dell'aria);
- Applicazione su GENERATORI D'ARIA CALDA
